Hoe verschilt een ringmagneet van een massieve magneet in toepassingen?

In de wereld van de industriële magnetiek is de keuze tussen een ringmagneet en een massieve magneet niet alleen een kwestie van vorm. Het is een beslissing die van invloed is op de verdeling van het magnetische veld, de montagemethode, het montageproces en uiteindelijk de prestaties van het hele systeem. Een massieve magneet – of het nu een schijf, blok of cilinder is – presenteert een magnetisch veld dat uitgaat van het gehele oppervlak. ARingmagneetheeft daarentegen een centraal gat dat de geometrie van het magnetische veld fundamenteel verandert en een reeks ontwerpmogelijkheden opent die niet beschikbaar zijn met massieve magneten. Ingenieurs die deze verschillen begrijpen, kunnen de juiste magneet voor de toepassing specificeren, of het nu een sensor, een motor, een magnetische koppeling of een vasthoudapparaat is.

De vraag hoe een ringmagneet zich in toepassingen onderscheidt van een massieve magneet, kan het beste worden beantwoord door te kijken naar de specifieke functionele eisen van de toepassing. Een ringmagneet wordt vaak gebruikt wanneer de magneet op een as gemonteerd moet worden, wanneer het magnetische veld geconcentreerd moet worden in een specifiek ringvormig gebied, of wanneer het centrale gat nodig is voor montage of uitlijning. Een massieve magneet wordt gebruikt wanneer op één punt een sterk, geconcentreerd veld nodig is, of wanneer de magneet deel uitmaakt van een eenvoudig houd- of klemmechanisme. Dit artikel biedt een uitgebreide technische vergelijking van ringmagneten en massieve magneten, waarin de geometrie van het magnetische veld, montage- en montageoverwegingen, toepassingsspecifieke selectiecriteria en de materiaal- en productiefactoren waardoor ze zich onderscheiden, worden behandeld.

Inhoudsopgave

• 1. Wat is een ringmagneet en hoe verschilt deze van een massieve magneet?
• 2. Hoe verschilt de magnetische veldgeometrie tussen ringmagneten en massieve magneten?
• 3. Waarom wordt bij montage en montage de voorkeur gegeven aan ringmagneten in roterende systemen?
• 4. Wat zijn de belangrijkste toepassingsverschillen tussen ringmagneten en massieve magneten?
• 5. Hoe verhouden materiaalselectie en productieprocessen zich tot elkaar?
• 6. Veelgestelde vragen (FAQ)
• 7. Conclusie

1. Wat is een ringmagneet en hoe verschilt deze van een massieve magneet?

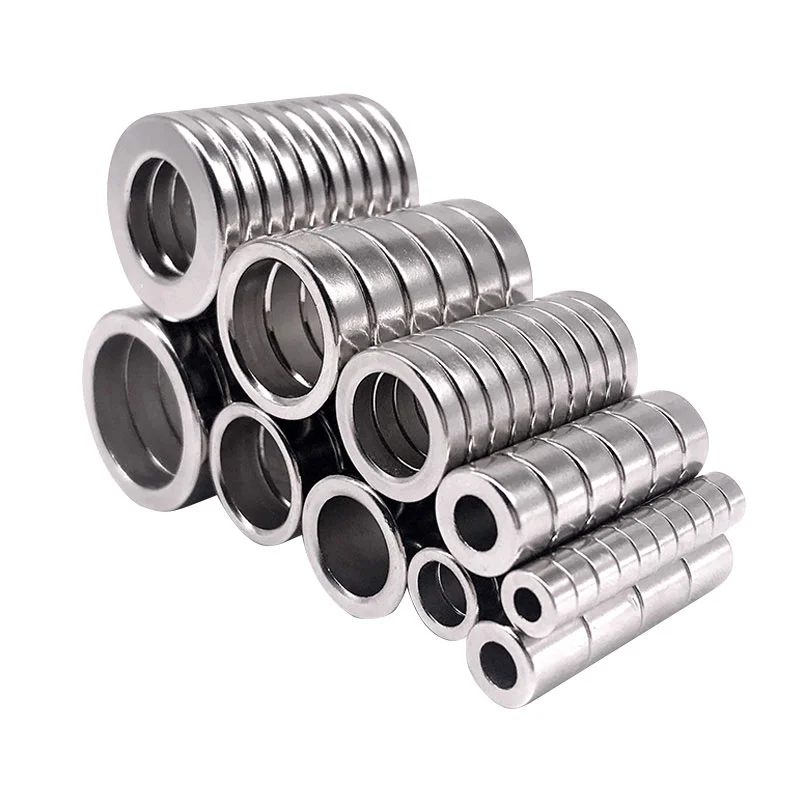

Een ringmagneet is een permanente magneet met een centraal gat, waardoor een ringvormige (ringachtige) vorm ontstaat. Het gat kan verschillende afmetingen hebben, van een kleine boring tot een grote opening die de buitendiameter benadert. De magneet kan axiaal worden gemagnetiseerd (met de polen op de platte vlakken) of diametraal gemagnetiseerd (met de polen op de gebogen oppervlakken). De keuze van de magnetisatierichting is afhankelijk van de toepassing. Een massieve magneet heeft daarentegen geen centraal gat. Het is een stevig stuk magnetisch materiaal, zoals een schijf, blok of cilinder. Het onderscheid is eenvoudig qua geometrie, maar diepgaand qua functie. Het centrale gat van een ringmagneet is niet alleen een gewichtsbesparende functie; het is een functioneel element waarmee de magneet op een as, buis of draadstang kan worden gemonteerd. Het verandert ook de verdeling van het magnetische veld, waardoor het zich concentreert in het ringvormige gebied in plaats van door het hele volume.

Om het verschil te begrijpen, moeten we de basisfysica van een permanente magneet eens bekijken. Een massieve schijfmagneet heeft een magnetisch veld dat in het midden het sterkst is en met de afstand vervalt. De veldlijnen komen uit het noordpoolvlak en keren terug naar het zuidpoolvlak. Het veld is doorgaans symmetrisch rond de centrale as. Een ringmagneet heeft een soortgelijk algemeen veldpatroon, maar het centrale gat creëert in het midden een gebied met een lagere veldsterkte. Dit kan voordelig zijn in toepassingen waarbij het midden van de magneet vrij moet zijn van magnetische interferentie, zoals wanneer een sensor in het midden van de ring wordt geplaatst. De onderstaande tabel vat de fundamentele verschillen samen tussen een ringmagneet en een massieve magneet.

BijXiamen Zhaobao Magneet Co., Ltd.produceren wij zowel ringmagneten als massieve magneten in een breed scala aan materialen en maten. Het technische team van onze fabriek kan u helpen bepalen welk type het meest geschikt is voor uw toepassing. De keuze ligt niet altijd voor de hand; het vereist een zorgvuldige analyse van de magnetische veldvereisten, de mechanische beperkingen en het assemblageproces. In de volgende secties zullen we deze factoren in detail onderzoeken.

2. Hoe verschilt de magnetische veldgeometrie tussen ringmagneten en massieve magneten?

De magnetische veldgeometrie van een magneet wordt bepaald door zijn vorm en magnetisatierichting. Bij een ringmagneet zorgt het centrale gat voor een unieke veldverdeling die anders is dan bij een massieve magneet. Om dit verschil te visualiseren, stelt u zich de veldlijnen voor zoals ze uit de magneet komen. In een massieve schijfmagneet zijn de veldlijnen geconcentreerd in het midden en verspreiden ze zich naarmate ze zich van het oppervlak verwijderen. Het veld is het sterkst in het midden van het schijfvlak. Bij een ringmagneet zijn de veldlijnen geconcentreerd in het ringvormige gebied tussen de binnen- en buitendiameter. Het midden van de ring heeft een relatief zwak veld. Dit verschil is van cruciaal belang in toepassingen waarbij de magneet wordt gebruikt om een ​​sensor te bedienen of om te communiceren met een specifiek onderdeel van een systeem.

De magnetisatierichting is een andere sleutelfactor. Een ringmagneet kan op verschillende manieren worden gemagnetiseerd. Axiale magnetisatie betekent dat de polen zich op de platte vlakken van de ring bevinden. Dit is het meest voorkomende type en produceert een veld dat lijkt op dat van een massieve schijf, maar met een gat in het midden. Diametrische magnetisatie betekent dat de polen zich aan weerszijden van de buitendiameter van de ring bevinden. Hierdoor ontstaat een veld dat over de ring is georiënteerd, wat handig is in toepassingen zoals magnetische encoders en roterende sensoren. Meerpolige magnetisatie betekent dat de ring meerdere noord- en zuidpolen rond de omtrek heeft. Dit wordt gebruikt in toepassingen zoals magnetische koppelingen en borstelloze gelijkstroommotoren. Onderstaande tabel vat de verschillende magnetisatiemogelijkheden voor ringmagneten samen.

De veldgeometrie heeft ook invloed op de magnetische kracht die de magneet kan uitoefenen. Een massieve magneet met dezelfde buitendiameter en dikte als een ringmagneet zal over het algemeen een hogere trekkracht hebben omdat deze meer magnetisch materiaal bevat. Het veld van de ringmagneet is echter meer geconcentreerd in het ringvormige gebied, wat een voordeel kan zijn bij toepassingen waarbij de kracht op een specifiek gebied moet worden uitgeoefend. Bij Xiamen Zhaobao Magnet Co., Ltd. gebruiken we geavanceerde magnetische simulatiesoftware om de veldverdeling van onze ringmagneten en massieve magneten te modelleren. Hierdoor kunnen wij het ontwerp optimaliseren voor de specifieke toepassing van elke klant.

3. Waarom wordt bij montage en montage de voorkeur gegeven aan ringmagneten in roterende systemen?

Een van de belangrijkste praktische verschillen tussen een ringmagneet en een massieve magneet is het gemak van montage en montage. Een ringmagneet heeft een centraal gat waarmee de magneet op een as, buis of staaf kan worden gemonteerd. Dit is een cruciaal voordeel bij roterende systemen, zoals motoren, generatoren en magnetische koppelingen, waarbij de magneet precies gecentreerd moet zijn op een roterende as. Een massieve magneet kan niet op deze manier gemonteerd worden; er zou een aparte montagebeugel of lijm nodig zijn, die minder nauwkeurig en minder betrouwbaar kan zijn. Dankzij het centrale gat van een ringmagneet kan deze ook op een as worden gestapeld met andere componenten, zoals lagers en afstandhouders, waardoor het montageproces wordt vereenvoudigd.

Bij een typische borstelloze gelijkstroommotor bestaat de rotor bijvoorbeeld uit een as waarop een ringmagneet is gemonteerd. De magneet is gemagnetiseerd met meerdere polen en werkt samen met de statorwikkelingen om koppel te produceren. Dankzij het centrale gat van de ringmagneet kan deze met een nauwkeurige perspassing op de as worden geperst, zodat de magneet perfect concentrisch met de as is. Dit is essentieel voor een soepele, trillingsvrije werking. Voor een massieve magneet zou een afzonderlijke naaf of drager nodig zijn om deze op de as te monteren, wat de kosten en complexiteit van de montage vergroot. In onderstaande tabel worden de bevestigingseigenschappen van ringmagneten en massieve magneten vergeleken.

Het montagegemak strekt zich ook uit tot de montage van magnetische samenstellen, zoals magnetische koppelingen en magnetische tandwielen. In deze assemblages zijn meerdere magneten in een specifiek patroon gerangschikt om een ​​gewenste magnetische interactie te bereiken. Ringmagneten kunnen eenvoudig op een gemeenschappelijke as of in een gemeenschappelijke behuizing worden gemonteerd, waardoor een nauwkeurige uitlijning en afstand wordt gegarandeerd. Dit is veel moeilijker te bereiken met massieve magneten, waarvoor aangepaste armaturen en uitlijningsprocedures nodig zijn. In onze fabriek hebben we uitgebreide ervaring met het ontwerpen en vervaardigen van magnetische assemblages met behulp van ringmagneten. We kunnen complete assemblages leveren die klaar zijn om te installeren, waardoor onze klanten tijd en moeite besparen.

4. Wat zijn de belangrijkste toepassingsverschillen tussen ringmagneten en massieve magneten?

De keuze tussen een ringmagneet en een massieve magneet wordt uiteindelijk bepaald door de specifieke eisen van de toepassing. Hoewel beide typen magneten in een breed scala aan toepassingen kunnen worden gebruikt, zijn er bepaalde toepassingen waarbij één type duidelijk superieur is. Het begrijpen van deze toepassingsverschillen is essentieel voor het maken van de juiste selectie. De volgende tabel geeft een samenvatting van de belangrijkste toepassingsverschillen tussen ringmagneten en massieve magneten.

De toepassingsverschillen zijn niet altijd duidelijk. In sommige gevallen kan een ringmagneet worden gebruikt in een toepassing waarbij traditioneel gebruik wordt gemaakt van een massieve magneet, en omgekeerd. Een ringmagneet kan bijvoorbeeld worden gebruikt als houder als er een centraal gat nodig is voor een schroef of bout. Een massieve magneet kan in een sensor worden gebruikt als de sensor is ontworpen om het veld in het midden van de magneet te detecteren. De beslissing moet gebaseerd zijn op een zorgvuldige analyse van de magnetische veldvereisten, de mechanische beperkingen en de kosten. Bij Xiamen Zhaobao Magnet Co., Ltd. werken we nauw samen met onze klanten om hun toepassingsvereisten te begrijpen en het meest geschikte magneettype aan te bevelen. Ons engineeringteam kan magnetische simulatie- en prototypingdiensten leveren om het ontwerp vóór productie te valideren.

5. Hoe verhouden materiaalselectie en productieprocessen zich tot elkaar?

Zowel ringmagneten als massieve magneten kunnen worden vervaardigd uit een breed scala aan magnetische materialen, waaronder neodymium (NdFeB), samariumkobalt (SmCo) en ferriet. De materiaalkeuze hangt af van de vereiste magneetsterkte, de bedrijfstemperatuur en de kosten. Neodymium is het sterkste en meest gebruikte materiaal voor hoogwaardige toepassingen, maar heeft een lagere bedrijfstemperatuurlimiet dan samariumkobalt. Ferriet is zwakker maar veel goedkoper en heeft een uitstekende corrosieweerstand. In de onderstaande tabel worden de belangrijkste eigenschappen van deze materialen vergeleken.

Het productieproces voor een ringmagneet is complexer dan voor een massieve magneet, vooral voor diametraal of meerpolig gemagnetiseerde ringen. De ring moet op de juiste afmetingen worden geperst of machinaal bewerkt en de magnetisatie moet met precisie worden aangebracht om het gewenste poolpatroon te bereiken. Voor meerpolige magnetisatie is een gespecialiseerde magnetiseringsarmatuur vereist, die duur kan zijn in het ontwerp en de fabricage. Voor de inspectie van ringmagneten is ook gespecialiseerde apparatuur nodig, zoals een Helmholtz-spoel of een magnetische veldmapper, om het poolpatroon en de veldsterkte te verifiëren. In onze fabriek hebben we geïnvesteerd in geavanceerde magnetiseer- en inspectieapparatuur om ervoor te zorgen dat onze ringmagneten aan de meest veeleisende specificaties voldoen. We bieden ook een reeks coatings, waaronder nikkel, zink, epoxy en parylene, om de magneten tegen corrosie te beschermen. Onze toewijding aan kwaliteit en precisie heeft ons tot een vertrouwde leverancier van ringmagneten gemaakt voor klanten over de hele wereld.

6. Veelgestelde vragen (FAQ)

Vraag 1: Kan een ringmagneet worden gebruikt in plaats van een massieve magneet in een houdtoepassing?

Antwoord: In sommige gevallen wel. Een ringmagneet kan worden gebruikt om vast te houden als het centrale gat nodig is voor een schroef, bout of andere bevestigingsmethode. Een massieve magneet zal echter over het algemeen een hogere trekkracht leveren bij dezelfde buitendiameter en dikte, omdat deze meer magnetisch materiaal heeft. Als de houdkracht kritisch is en er geen centraal gat nodig is, is een massieve magneet meestal de betere keuze.

Vraag 2: Wat is het voordeel van een meerpolige ringmagneet ten opzichte van een axiaal gemagnetiseerde ringmagneet?

Antwoord: Een meerpolige ringmagneet heeft meerdere noord- en zuidpolen rond de omtrek, terwijl een axiaal gemagnetiseerde ringmagneet alleen polen op de vlakke zijden heeft. De meerpolige configuratie wordt gebruikt in toepassingen die een snel wisselend magnetisch veld vereisen, zoals borstelloze gelijkstroommotoren, magnetische encoders en magnetische koppelingen. Het zorgt voor een soepelere koppelgeneratie en nauwkeurigere positiefeedback.

Vraag 3: Hoe kies ik de juiste magnetisatierichting voor mijn ringmagneet?

Antwoord: De keuze van de magnetisatierichting is afhankelijk van de toepassing. Axiale magnetisatie wordt gebruikt wanneer het magnetische veld langs de as van de ring moet worden gericht, zoals bij een vasthoudtoepassing of een eenvoudige sensor. Diametrische magnetisatie wordt gebruikt wanneer het veld over de ring moet worden gericht, zoals bij een roterende encoder. Meerpolige magnetisatie wordt gebruikt wanneer een snel wisselveld nodig is, zoals in een motor of een magnetische koppeling. Ons technisch team kan u helpen bij het selecteren van de optimale magnetisatierichting voor uw toepassing.

Vraag 4: Wat is de maximale bedrijfstemperatuur voor een neodymium-ringmagneet?

Antwoord: De maximale bedrijfstemperatuur voor een neodymium-ringmagneet is afhankelijk van de kwaliteit van het materiaal. Standaardkwaliteiten hebben een maximale bedrijfstemperatuur van 80°C. Soorten voor hoge temperaturen kunnen werken bij temperaturen tot 150°C of zelfs 200°C, maar deze soorten hebben een lagere magnetische sterkte. Voor toepassingen die zowel hoge temperaturen als hoge magnetische sterkte vereisen, is samariumkobalt het voorkeursmateriaal.

Vraag 5: Kunnen ringmagneten worden aangepast voor specifieke afmetingen en toleranties?

Antwoord: Ja, ringmagneten kunnen worden aangepast voor specifieke afmetingen en toleranties. Bij Xiamen Zhaobao Magnet Co., Ltd. bieden we op maat gemaakte productiediensten voor ringmagneten in een breed scala aan maten en vormen. We kunnen de magneten machinaal bewerken met nauwkeurige toleranties, aangepaste coatings aanbrengen en ze magnetiseren volgens uw exacte specificaties. Ons engineeringteam kan met u samenwerken om de perfecte ringmagneet voor uw toepassing te ontwerpen.

7. Conclusie

Het verschil tussen een ringmagneet en een massieve magneet is meer dan alleen de aanwezigheid van een gat. Het is een fundamenteel verschil in magnetische veldgeometrie, montagemogelijkheden en toepassingsgeschiktheid. Een ringmagneet heeft de voorkeur wanneer de magneet op een as moet worden gemonteerd, wanneer het veld in een ringvormig gebied moet worden geconcentreerd of wanneer een meerpolig veld vereist is. Een massieve magneet verdient de voorkeur als er een hoge, geconcentreerde trekkracht nodig is, of als de magneet deel moet uitmaken van een eenvoudig houd- of klemmechanisme. Het begrijpen van deze verschillen is essentieel voor ingenieurs en ontwerpers die magneten voor hun producten specificeren. Bij Xiamen Zhaobao Magnet Co., Ltd. beschikken we over de expertise en de productiecapaciteiten om zowel ringmagneten als massieve magneten volgens de hoogste normen te produceren. Onze fabriek maakt gebruik van geavanceerde materialen, precisieproductieprocessen en strenge kwaliteitscontrole om ervoor te zorgen dat elke magneet die we produceren voldoet aan de eisen van onze klanten.

Als u niet zeker weet welk type magneet het beste is voor uw toepassing, staat ons technische team voor u klaar. Wij bieden gratis advies en ontwerpondersteuning om u te helpen de optimale magneet voor uw behoeften te selecteren. Neem vandaag nog contact met ons op om uw toepassing te bespreken en een offerte aan te vragen.

Neem vandaag nog contact op met Xiamen Zhaobao Magnet Co., Ltdom uw vereisten voor ringmagneet of massieve magneet te bespreken en te ontdekken hoe onze magnetische oplossingen uw producten kunnen verbeteren.
