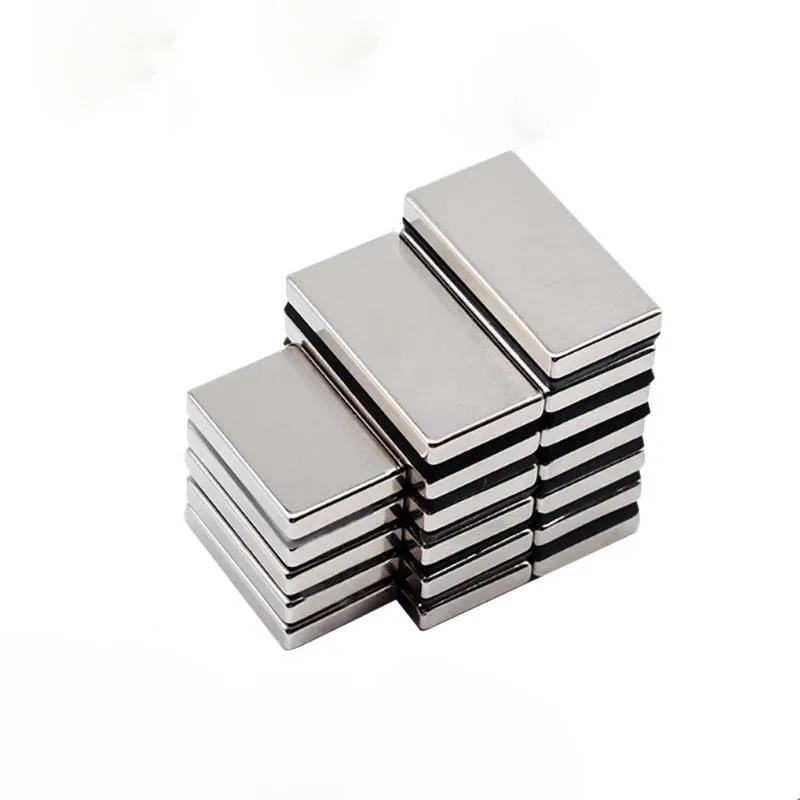

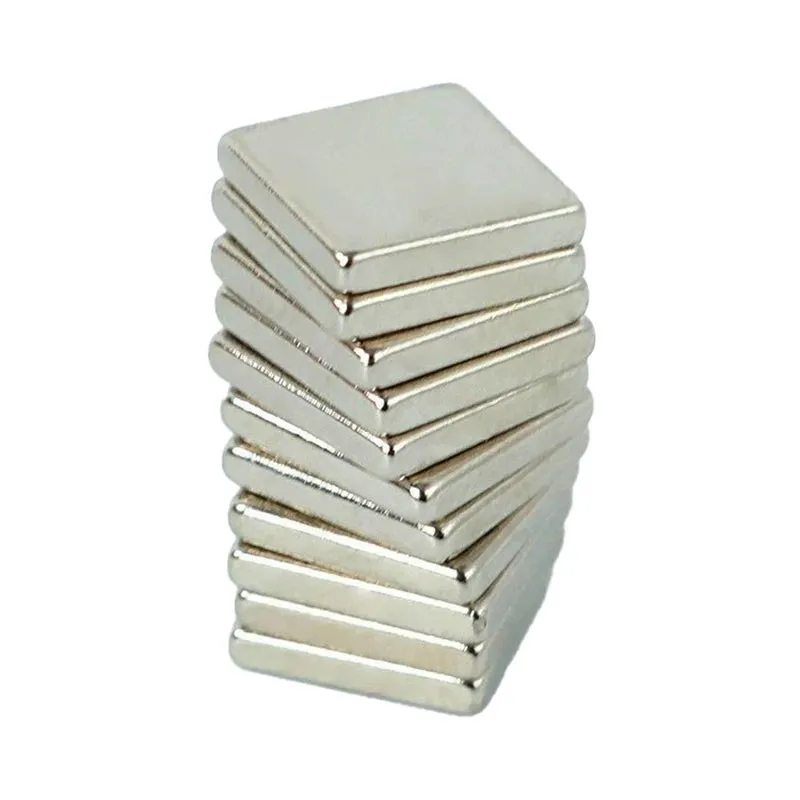

Neodymium rechthoekige magneten

Zhaobao Magnet Group levert op maat gemaakte neodymium rechthoekige magneten voor groothandelaars. Onze fabriek is gebouwd op basis van 30 jaar productie-ervaring en lost grootschalige sintervervorming op door middel van geavanceerde vacuümtechnologie. Wij garanderen strikte toleranties van ±0,05 mm, een uniforme magnetische flux en robuuste anti-corrosieplaten. In samenwerking met CAS leveren we wereldwijd hoogwaardige magneetoplossingen.

Magnetische parameters Br, Hcj, BHmax en temperatuurmogelijkheden (IEC-standaarduitlijning)

Om industriële staafmagneten voor scheidingstekens correct te specificeren, moeten ontwerpingenieurs de fundamentele relatie begrijpen tussen de belangrijkste magnetische eigenschappen die zijn gedefinieerd in internationale normen zoals IEC 60404-5 (Methoden voor het meten van de magnetische eigenschappen van magnetisch harde materialen).

Resterende fluxdichtheid (Br)

De resterende fluxdichtheid, uitgedrukt in Tesla (T) of Gauss (G), meet de magnetische inductie die achterblijft in een verzadigde magneet wanneer de magnetische veldintensiteit tot nul wordt teruggebracht. Hogere Br-waarden correleren direct met een sterkere magnetische houdkracht of een hogere magnetische fluxoutput in nauwe luchtspleten. Voor standaard neodymium rechthoekige magneten die bij kamertemperatuur werken, bereiken kwaliteiten zoals N52 of N54 Br-waarden van meer dan 1,45 Tesla.

Dwang en intrinsieke dwang (Hcb en Hcj)

Coërciviteit vertegenwoordigt de weerstand van een magnetisch materiaal tegen demagnetisatie. Normale coërciviteit (Hcb) geeft de magnetische veldsterkte aan die nodig is om de magnetische inductie tot nul te reduceren, terwijl de intrinsieke coërciviteit (Hcj) de veldsterkte meet die nodig is om de interne polarisatie volledig tot nul te reduceren. In veeleisende operationele omgevingen waar staafmagneten voor scheiders te maken hebben met omgekeerde magnetische velden of hoge bedrijfstemperaturen, is een hogere Hcj van cruciaal belang om permanente demagnetisatie te voorkomen.

Maximaal energieproduct (BHmax)

Het maximale energieproduct, gemeten in Mega-Gauss-Oersted (MGOe) of kilojoules per kubieke meter (kJ/m³), definieert de maximale magnetische energiedichtheid die in de magneet is opgeslagen. Het vertegenwoordigt het piekproduct van inductie (B) en veldsterkte (H) langs de demagnetisatiecurve. Dankzij een hogere BHmax kunnen ingenieurs de afmetingen van componenten minimaliseren met behoud van de noodzakelijke magnetische prestaties.

Thermische coëfficiënten en werktemperatuurrelatie

Gesinterde NdFeB-materialen hebben temperatuurafhankelijke eigenschappen. Temperatuurcoëfficiënten voor magnetische inductie α(Br) variëren doorgaans van -0,09% tot -0,12% per graad Celsius, terwijl de temperatuurcoëfficiënt voor intrinsieke coërciviteit β(Hcj) varieert van -0,50% tot -0,65% per graad Celsius. Naarmate de temperatuur stijgt, vermindert thermische agitatie zowel Br als Hcj. Bij het selecteren van staafmagneten voor afscheiders voor toepassingen bij hoge temperaturen moeten ingenieurs temperatuurbestendige kwaliteiten selecteren (M-, H-, SH-, UH-, EH-, AH-serie) die voldoende Hcj behouden om onomkeerbare thermische demagnetisatie bij maximale werktemperaturen te voorkomen.

Nauwkeurige sintervervormingscontrole voor grote rechthoekige magneten

De productie van grootschalige neodymium-rechthoekige magneten brengt ernstige technische uitdagingen met zich mee, vooral met betrekking tot anisotrope krimp en vervorming tijdens sinteren in de vloeibare fase bij hoge temperaturen. Omdat NdFeB-poederdeeltjes tijdens het persen onder een hoog magnetisch veld worden uitgelijnd, verschillen de verdichtingsdichtheid en krimpverhoudingen aanzienlijk tussen de parallelle richting (uitlijningsas) en de loodrechte richting.

Georiënteerde magnetische velddruk en dichtheidsuniformiteit

Om dichtheidsgradiënten te elimineren die ernstige kromtrekken veroorzaken, maakt Zhaobao Group gebruik van geavanceerde stripgiettechnologie in combinatie met waterstofdecrepitatie (HD) en straalmalen om ultrafijne deeltjes te produceren met een uniforme korrelgrootteverdeling (3 tot 5 micron). Tijdens de verdichtingsfase passen onze automatische magnetische veldpersen met meerdere caviteiten realtime drukfeedback toe om een ​​uniforme groendichtheid in grote rechthoekige vormen te garanderen.

Gespecialiseerde Sinterbakken en Atmosfeercontrole

Tijdens de vacuümsinterfase bij temperaturen boven de 1000°C worden hoogwaardige rechthoekige blokken op speciaal ontworpen molybdeen-sinterplaten met wrijvingsloze keramische coatings geplaatst. Dit maakt onbeperkte microscopische krimp mogelijk, waardoor fysieke sleepkrachten worden voorkomen die randkrulling en boogvervorming veroorzaken. Bovendien garanderen onze computergestuurde vacuümovens met meerdere zones een temperatuurvelduniformiteit binnen ±2°C over het gehele ovenvolume.

Precisieslijpen en inline-inspectie

Na het sinteren en de meertraps warmtebehandeling (gloeien) ondergaan onze grote neodymium rechthoekige magneten uiterst nauwkeurig dubbelschijfoppervlakteslijpen, draadvonken en CNC-snijden. Geïntegreerde hogesnelheidslasermeetsystemen bewaken de maatnauwkeurigheid over de lengte, breedte en dikte in realtime, waardoor strikte naleving van nauwe mechanische toleranties (±0,05 mm of strakker) wordt gegarandeerd.

Gids voor toepassingskeuze: kwaliteiten, coatings en arbeidsomstandigheden

Het selecteren van de juiste magneetkwaliteit en oppervlaktebescherming is essentieel voor operationele stabiliteit op de lange termijn. Hieronder vindt u onze engineeringselectiematrix voor staafmagneten voor afscheiders, afgestemd op specifieke industriële omgevingen:

Gids voor inkoop en kwaliteitsborging

Zhaobao Magnet Group garandeert volledige transparantie, strenge kwaliteitscontrole en foutloze productienormen onder ISO/IATF 16949-certificering. Elke zending op maat gemaakte staafmagneten voor afscheiders ondergaat 100% magnetische fluxtests en dimensionale verificatie.

Controlelijst voor dimensionele tolerantieverificatie

Voordat u aangepaste productieruns uitgeeft, dient u de volgende fysieke parameterspecificaties door te nemen en te bevestigen met ons technisch engineeringteam:

• Lengte (L) × Breedte (B) × Dikte (T):Definieer afmetingen in millimeters (mm) met de vereiste toleranties (standaard: ±0,05 mm; precisie: ±0,02 mm).
• Richting van magnetisatie:Geef op of de oriëntatie door de dikte gaat (georiënteerd langs T), langs de lengte (L) of over de breedte (W).
• Hoekafschuiningen/radii:Geef de vereiste randbehandelingen aan (bijvoorbeeld afschuining van C0,5 mm of afgeronde randen van R0,5 mm) om afbrokkelen tijdens de montage te voorkomen.
• Coatingspecificaties:Definieer de dikte van de oppervlaktebehandeling (bijv. Ni-Cu-Ni 12-25 micron) en de vereiste urenbestendigheid tegen zoutsproeien (bijv. 48 uur, 96 uur, 240 uur).
• Thermische bedrijfslimiet:Bevestig de continue en piekbedrijfstemperaturen om de juiste coërciviteitsselectie te garanderen.

Gratis voorbeeldaanvraagproces

Wij bieden gratis monstertests aan voor gekwalificeerde OEM/ODM-projecten om uw ontwerpcyclus te versnellen:

1. Indiening van technische vereisten:Neem contact op met ons verkoopteam met uw technische tekeningen, doeltoepassingsdetails en hoeveelheden.
2. Technische evaluatie en CAD-beoordeling:Ons R&D-team beoordeelt uw ontwerp binnen 24 uur om de magnetische haalbaarheid en tolerantiestapels te verifiëren.
3. Monsterproductie:Standaard maatmonsters worden binnen 3 tot 5 werkdagen verzonden; op maat gesinterde prototypes binnen 7 tot 10 dagen.
4. Prestatietestrapport inbegrepen:Elk monsterpakket bevat testrapporten over de hysteresiscurve (demagnetisatiecurve), coatingdikterapporten en dimensionale inspectiebladen.

Over Zhaobao Magnet Group

Zhaobao Magnet Group, opgericht in de jaren negentig, is een 30-jarige magneetfabriek en een van de eerste ondernemingen die zich bezighouden met de productie van zeldzame-aardemagneten in China. Na 30 jaar ontwikkeling, voortdurende investeringen en rigoureus onderzoek en ontwikkeling op het gebied van sterke magneten, is Zhaobao Group uitgegroeid tot een grote fabrikant van permanente magneetproducten die onderzoek en ontwikkeling, productie en verkoop integreert. Onze belangrijkste magneetfabriek heeft een oppervlakte van 60.000 vierkante meter en heeft meer dan 500 bekwame medewerkers in dienst. Tegenwoordig bedraagt ​​onze jaarlijkse productie van hoogwaardige, sterke neodymiummagneten meer dan 8.000 ton, waarmee we onze positie als toonaangevende productiebasis voor permanente magneten in China hebben gevestigd.

Zhaobao Group is gespecialiseerd in de productie van verschillende permanente magneten, waaronder neodymiummagneten, ferrietmagneten, SmCo-magneten en AlNiCo-magneten. Deze producten bedienen diverse mondiale sectoren, waaronder autotechniek, elektronica, telecommunicatie, medische apparatuur, lucht- en ruimtevaart en industriële automatisering. Door gebruik te maken van magneettechnologieën als onze kerncompetentie, ontwikkelen we ook op maat gemaakte magnetische assemblages, magnetische gereedschappen, magnetisch speelgoed en gespecialiseerde mechanische apparatuur. Naast de standaardafmetingen blinken we uit in het aanbieden van technisch ontwerp op maat, precisiebewerking en productie op maat voor hoogwaardige neodymium rechthoekige magneten die precies voldoen aan de strenge technische eisen van de klant.

Veelgestelde vragen

Vraag 1: Als neodymium rechthoekige magneten tijdens de montage afbrokkelen of breken, wie is er dan verantwoordelijk?

Gesinterde neodymiummagneten zijn inherent brosse materialen vanwege hun intermetallische kristalstructuur. Als er schade ontstaat als gevolg van inadequate verpakking of transportafhandeling, neemt Zhaobao Group de volledige verantwoordelijkheid en zorgt voor onmiddellijke gratis vervanging. Als er tijdens de interne montage barsten optreden als gevolg van onjuiste behandeling, zal ons technische team u helpen bij het ontwerpen van gespecialiseerde niet-magnetische montagemallen en beschermende bumpers om afbrokkelen te voorkomen.

Vraag 2: Wat gebeurt er als magneten hun magnetisatie verliezen tijdens zeevrachtvervoer of luchttransport?

Niet-afgeschermde magneten kunnen demagnetiseren of transportgevaren veroorzaken als ze worden blootgesteld aan sterke externe velden of ernstige temperatuurschommelingen. Zhaobao Group verpakt alle export met behulp van op maat gemaakte magnetische afschermingscontainers (met ijzer beklede dozen) die voldoen aan de IATA Dangerous Goods Regulations en zeevrachtnormen. Wij garanderen nul prestatieverlies of demagnetisatie tijdens het transport onder normale logistieke omstandigheden.

Vraag 3: Hoe garandeer je de magnetische consistentie voor een grote batch van 100.000 rechthoekige stukken?

We maken gebruik van geautomatiseerde 100% magnetische flux screeningapparatuur naast statistische procescontrole (SPC). Elke magneetbatch wordt getest op Br, Hcj en maximale consistentie van het energieproduct. Wij garanderen dat de afwijking van het magnetische veld aan het oppervlak binnen dezelfde batch strikt binnen ±1,5% tot ±2,0% blijft.

Vraag 4: Kunnen rechthoekige neodymiummagneten na het sinteren direct worden bewerkt of geboord?

Direct mechanisch snijden of boren met standaard stalen gereedschappen na het sinteren wordt sterk afgeraden, omdat lokale verwarming thermische demagnetisatie kan veroorzaken en verbranding van NdFeB-poeder kan veroorzaken. Alle complexe vormgevings-, gleuf- of gatenboringen moeten worden uitgevoerd vóór de definitieve magnetisatie met behulp van diamantdraadzagen of CNC-ultrasoon slijpen onder een continue stroom vloeibaar koelmiddel.

Vraag 5: Hoe helpt Zhaobao Magnet Group als we onverwacht motorisch verlies van opwinding ervaren?

In samenwerking met het "Permanent Magnet Motor Magnet Engineering Technology Center" (opgericht in samenwerking met de Chinese Academie van Wetenschappen) voert ons technisch team faalanalyses uit op gedegradeerde magneten. We testen de thermische geschiedenis, microstructurele oxidatie en demagnetisatiecurven om de hoofdoorzaak te achterhalen (of het nu gaat om thermische overbelasting, pieken in het omgekeerde veld of falen van de coating) en leveren opnieuw ontworpen vervangingskwaliteiten met hoge coërciviteit (bijvoorbeeld overstappen naar de SH-, UH- of EH-serie).
