Ndfeb-ringmagneet

Onze NdFeB-ringmagneten zijn ontworpen voor toepassingen die geoptimaliseerde magnetische veldgeometrieën vereisen en bieden dankzij hun ringvormige ontwerp efficiënt magnetisch fluxbeheer. Deze neodymium ringvormige magneten zijn speciaal ontworpen voor motoren, sensoren, encoders en audioapparatuur waarbij hun toroïdale configuratie compacte magnetische circuitontwerpen en ruimtebesparende integratie mogelijk maakt. Elke NdFeB-ringmagneet is verkrijgbaar in verschillende kwaliteiten van N35 tot N52 en meerdere magnetisatiepatronen (axiaal, radiaal, meerpolig) en wordt vervaardigd met nauwkeurige maatvoering, uniforme magnetische veldverdeling en robuuste beschermende coatings die geschikt zijn voor veeleisende operationele omgevingen.

Stuur onderzoek

Productomschrijving

NdFeB-ringmagneten | Hoogwaardige neodymium-ringmagneten voor motoren en sensoren

NdFeB-ringmagneten: nauwkeurig ontworpen neodymium-ringmagneten voor geavanceerde toepassingen

Buitendiameter (OD)

3 mm - 150 mm

Binnendiameter (ID)

1 mm - 120 mm

Dikte (hoogte)

1 mm - 50 mm

Concentriciteit

≤0,05 mm

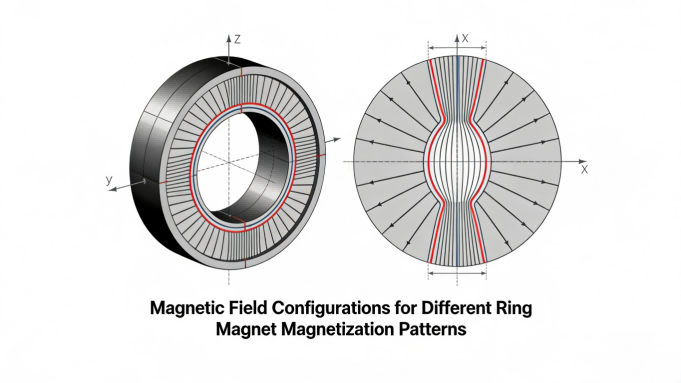

Magnetisatiemogelijkheden voor ringmagneten

Axiale magnetisatie:Magnetische polen aan de boven- en onderkant (door dikte). Ideaal voor axiale fluxmotoren, magnetische koppelingen en vasthoudtoepassingen waarbij het magnetische veld loodrecht op het montageoppervlak staat.

Radiale magnetisatie:Magnetische polen op de binnen- en buitencilindrische oppervlakken. Bij voorkeur voor borstelloze DC-motoren, servomotoren en roterende encoders waarbij het magnetische veld evenwijdig is aan de rotatie-as.

Meerpolige magnetisatie:Meerdere noord-zuidpoolparen rond de omtrek. Gebruikt in stappenmotoren, precisiepositioneringssystemen en encoderwielen die een nauwkeurige hoekresolutie vereisen.

Technische voordelen van ringmagneetgeometrie

Geoptimaliseerd magnetisch circuitontwerp

De ringvormige geometrie vanNdFeB-ringmagnetencreëert natuurlijk gefocuste magnetische velden met minimale strooiflux, waardoor ze ideaal zijn voor toepassingen die nauwkeurige veldcontrole vereisen. Het holle centrum vermindert het materiaalverbruik terwijl het effectieve magnetische volume behouden blijft, en maakt montage van assen of componenten door het midden mogelijk. Dit ontwerp is vooral voordelig in motortoepassingen waarbij de ringmagneet rechtstreeks op rotorassen kan worden gemonteerd, waardoor efficiënte magnetische velden met luchtspleten worden gecreëerd met minimale magnetische circuitverliezen.

Precisie dimensionale controle

Consistente productieNdFeB-ringmagnetenvereist gespecialiseerd gereedschap en procescontroles om de concentriciteit (doorgaans ≤0,05 mm), parallelle vlakken en nauwkeurige verhoudingen tussen binnen- en buitendiameter te behouden. Onze CNC-gestuurde diamantslijp- en snijapparatuur handhaaft maattoleranties van ±0,02 mm op kritische oppervlakken, terwijl gespecialiseerde opspanningen tijdens het sinteren kromtrekken voorkomen en de circulariteit behouden. De precieze geometrie zorgt voor een goede montage in assemblages en consistente magnetische prestaties in alle productiebatches.

Uniforme coatingtoepassing

Het aanbrengen van beschermende coatingsNdFeB-ringmagnetenpresenteert unieke uitdagingen vanwege de complexe geometrie met zowel interne als externe oppervlakken. Onze geautomatiseerde galvaniseerlijnen maken gebruik van speciaal ontworpen opspanningen en geoptimaliseerde badroering om een uniforme Ni-Cu-Ni-coating (totale dikte van 12-15 μm) op alle oppervlakken, inclusief de binnenboring, te garanderen. Voor kritische toepassingen bieden we verbeterde coatingopties, waaronder epoxyafdichting van randen om corrosie-initiatiepunten in het uitdagende gebied met de binnendiameter te voorkomen.

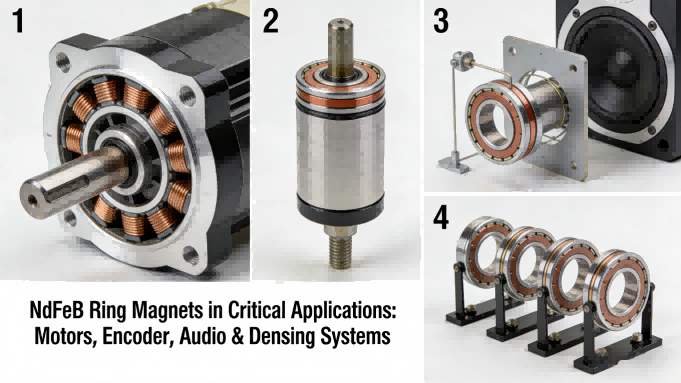

Primaire toepassingen voor NdFeB-ringmagneten

Motorsystemen

Borstelloze gelijkstroommotoren, servomotoren, stappenmotoren, spindelmotoren en generatorrotoren die compacte, efficiënte magnetische circuits vereisen.

Sensoren en encoders

Roterende encoders, positiesensoren, snelheidssensoren en magnetische systemen die nauwkeurige hoekmetingen vereisen.

Audioapparatuur

Luidsprekers, microfoons, hoofdtelefoons en audiotransducers die gebruik maken van ringmagneetgeometrie voor geoptimaliseerde magnetische velden.

Medische apparaten

MRI-componenten, chirurgische instrumenten, diagnostische apparatuur en medische pompen die magnetische precisiecomponenten vereisen.

Technische specificaties: Standaard NdFeB-ringmagneetserie

In de volgende tabel vindt u informatie over ons standaardassortimentNdFeB-ringmagnetenmet gemeenschappelijke afmetingen en specificaties. Aangepaste configuraties, waaronder speciale afmetingen, kwaliteiten, magnetisatiepatronen en coatings, zijn beschikbaar voor OEM-toepassingen met de juiste minimale bestelhoeveelheden.

Seriecode	Afmetingen (OD×ID×H) mm	Beschikbare kwaliteiten	Magnetisatie	Typische Gauss (oppervlakte)	Trekkracht*	Primaire toepassingen
RR-10	10×5×3	N35, N38, N42	Axiaal	2.300-2.500 gram	0,8 kg	Kleine sensoren, micromotoren
RR-20	20×10×5	N38, N42, N45	Axiaal/radiaal	2.400-2.600 gram	2,5 kg	Encoders, kleine DC-motoren
RR-30	30×15×8	N40, N42, N45H	Radiaal	2.500-2.700 gram	6,5 kg	Servomotoren, actuatoren
RR-50	50×25×10	N42H, N45SH, N48	Radiaal/meerpolig	2.600-2.800 gram	15,0 kg	BLDC-motoren, industriële aandrijvingen
RR-80	80×40×15	N45SH, N48H, N50	Multipool	2.700-2.900 gram	32,0 kg	Grote motoren, generatoren
Aangepaste ringen	3-150 mm buitendiameter bereik	N30-N55 alle series	Alle patronen	2.200-3.000 gram	Toepassing specifiek	Gespecialiseerde toepassingen

*Trekkracht gemeten op stalen plaat met direct contact. De werkelijke houdkracht varieert afhankelijk van het materiaal van het passende oppervlak, de afwerking en het contactgebied.

Kwaliteitsborging voor ringmagneettoepassingen

Elke productiebatch van onsNdFeB-ringmagnetenondergaat een uitgebreide kwaliteitsverificatie die specifiek is voor ringvormige geometrieën. We voeren concentriciteitsmetingen uit met behulp van coördinatenmeetmachines (CMM) met draaitafels, magnetische veldkartering met gespecialiseerde sondebevestigingen voor oppervlakken met binnendiameter, en verificatie van de laagdikte op meerdere punten op zowel binnen- als buitendiameters. Onze gespecialiseerde testopstellingen simuleren de werkelijke montageomstandigheden om de magnetische prestaties in representatieve toepassingen te verifiëren. Volledige testcertificaten omvatten maatgegevens, magnetische prestatieparameters en coatingverificatie voor volledige traceerbaarheid.

IATF16949:2016 ISO9001:2015 Concentriciteit gecertificeerd REACH- en RoHS-compatibel Volledige veldkartering Motortoepassing getest

Ringmagneetmontage- en integratierichtlijnen

Correcte installatie vanNdFeB-ringmagnetenis van cruciaal belang voor optimale prestaties en veiligheid. We bieden gedetailleerde technische richtlijnen, waaronder aanbevolen interferentiepassingen (doorgaans 0,02-0,05 mm op diameter), lijmverbindingsprotocollen voor hogesnelheidstoepassingen en overwegingen voor thermische uitzetting voor metalen behuizingen. Voor meerpolige gemagnetiseerde ringen leveren wij oriëntatiemarkering en nauwkeurige hoekuitlijningsreferenties om een juiste fasering in motor- en encodertoepassingen te garanderen. Ons engineeringteam kan toepassingsspecifieke montage-aanbevelingen geven op basis van uw bedrijfsomstandigheden en prestatie-eisen.

Vraag ringmagneetmonsters of technisch advies aan

Ons engineeringteam is gespecialiseerd in ringmagneettoepassingen en biedt uitgebreide technische ondersteuning, waaronder analyse van magnetische circuits, evaluatie van thermische prestaties en aanbevelingen voor montageontwerp. Wij bieden gratis monsterNdFeB-ringmagnetenvoor evaluatie in uw specifieke toepassing, compleet met testcertificaten en prestatiegegevens. Neem contact met ons op met uw maatvereisten, prestatiespecificaties en toepassingsdetails voor een uitgebreid technisch voorstel en offerte.

Vraag Ringmagneetconsult aan

Ringmagneetspecialist: +86-18226620303 (WhatsApp/WeChat) | E-mail: zb25@magnets-world.com | Technische reactie binnen 2 kantooruren voor vragen over ringmagneet
